PETA KARANAUGH

 PETA KARNAUGH

  • Peta Karnaugh (K-map) menyediakan cara sistematik dan grafis untuk mencari rangkaian SOP minimum (dan POS).
  • Mencari minterm yang berbeda di satu variabel.
  • Menggabungkan minterm sesuai hukum 14a untuk SOP dan 14b untuk POS I K-map juga merupakan alternatif untuk menyatakan suatu fungsi logika selain tabel kebenaran dan ekspresi logika.
  • K-map disusun atas sel-sel.
  • Satu sel, satu minterm.


  • Minterm-minterm yang berdekatan dapat dikombinasikan karena mereka hanya berbeda di satu variabel saja, disebut Grouping.
  • Grouping dilakukan dengan melingkari nilai ’1’ yang berdekatan I Melingkari dua nilai ’1’ bersama, berarti mengeliminasi satu term dan satu variabel dari ekspresi output
  • Variabel yang dieliminasi adalah yang mempunyai perbedaan nilai di group, vertikal/horizontal
  • Group merah: x1 dieliminasi, Grup biru: x2 dieliminasi.
  • Hanya dapat mengkombinasikan nilai 1 yang berdekatan
  • Hanya dapat menggabungkan 2n minterm (1,2,4,8,16, dst)
  • Bentuk group sebesar mungkin
  • Group yang sudah dicover oleh group lain tidak perlu digabungkan lagi

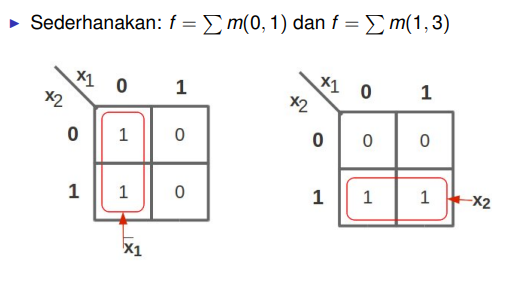

Contoh Grouping Fungsi 2 Variabel




K-MAP 3 VARIABEL

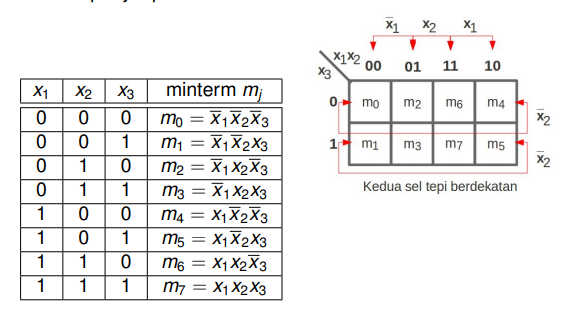

K-map disusun sehingga minterm yang berdekatan hanya mempunyai perbedaan 1 variabel

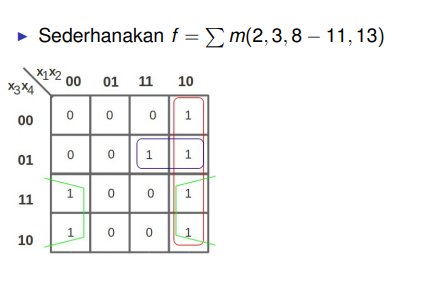

K-MAP 4 VARIABEL




K-MAP 5 VARIABEL
